MDL2-xNET
Модели: MDL2-4U*, MDL2-2N*, MDL2-4N, MDL2-6*, MDL2-8,
MDL2-8A, MDL2-8N, MDL2-12, MDL2-12N, MDL2-16, MDL2-16N, MDL2-16A*,
MDL2-24,
MDL2-32
|
|
| |
|
|
 |
| |
Исполнения -01,
-02, -04

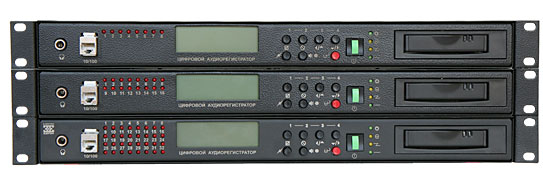

Исполнения -19" 1U RACK

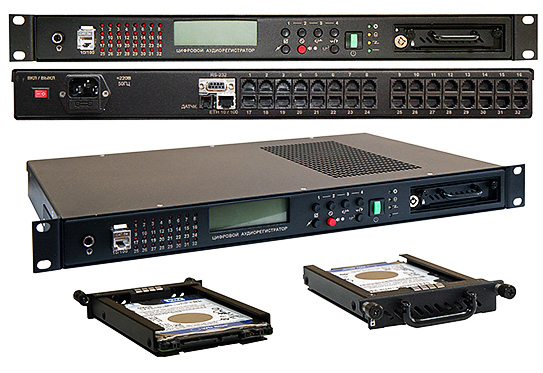

Исполнение -19" 1U 32 канала
с индустриальным RACK
Дальнейшее развитие популярной серии MDL-4NET.
Автономный регистратор на базе современного
цифрового сигнального процессора (1000 MMACS) с внутренним
накопителем на жестком диске, сетевым интерфейсом Fast
Ethernet. Компактный металлический корпус.
Универсальные каналы с гальванической развязкой.
Управление в реальном времени через стандартный WEB браузер.
Различные варианты конструктивного исполнения. Безвентиляторная технология охлаждения.
Больше
изображений... (6 шт.)
Пример работы с WEB интерфейсом:
- статус
- настройки
- настройки2
- доступ FTP
- лог, прослушивание
Особенности исполнения (отличия):
(-xx: 01, 02, 03, 04, 19")
|
Функция/Модель |
MDL2-4U-xx* |
MDL2-2N-xx*
MDL2-4N-xx
MDL2-8N-04
MDL2-8N-19"
MDL2-12N-19"
MDL2-16N-19" |
MDL2-6-xx*
MDL2-8-xx
MDL2-12-04
MDL2-16-04
MDL2-16-19"
MDL2-24-19"
MDL2-32-19" |
MDL2-8A-xx*
MDL2-16A-04* |
| Каналы |
4, эквивалет MDL-4NET |
2, 4, 8, 12, 16 |
6, 8, 12, 16, 24, 32 |
8, 16 |
| Тип аудио разъемов |
4xRJ-12 |
xRJ-12 |
xRJ-12-спаренный
для.19"-раздельн. |
x3.5 мм |
| Подключение к телефонной линии |
+ |
+ |
+ |
адаптер |
| Подключение аудио источников |
+ |
+ |
+ |
+ |
| Подключение микрофонов |
+ |
+ |
+ |
+ |
| Гальваническая развязка входов |
+ |
+ |
+ |
|
| Фантомное питание 12В |
+ |
+ |
+ |
+ |
Встроенные резисторы
фантомного питания
микрофонов |
+ |
+ |
для
исп.19" |
+ |
| Гальваническая развязка по
фантомному питанию |
раздельная |
раздельная |
групповая |
|
| Частота дискретизации, кГц (не
зависимо по каналам) |
8..32 |
8..32 |
8..32 |
8..32 |
| Тип входа |
линейный, дифф. |
линейный, дифф. |
линейный, дифф. |
линейный |
| Номинальная чувствительность,
ср.кв. (при усилении +0 дБ) |
2.5 В |
2.5 В
250 мВ |
2.5 В |
1В |
| Доп. входное аналоговое АРУ |
|
+ |
+ |
|
| Доп. предварительный усилитель, дБ |
|
+20 |
|
+20 |
| Предварительный усилитель
(плавно), дБ |
+0..46 |
+0..33 |
+0..33 |
-12..+35 |
| Компрессор, АРУ (выравнивание
громкости) |
+ |
+ |
+ |
+ |
| Тип используемого кодека канала |
независимый |
спаренный |
спаренный |
спаренный |
| Разделение между каналами, дБ |
>100 |
>80 |
>80 |
>80 |
| Входное сопротивление ~ |
200
кОм |
2 мОм |
20 кОм |
47 кОм |
| Входное сопротивление
DC |
2 мОм |
10 мОм |
10 мОм |
|
| Генератор запроса активного АОН
500 Гц |
+ |
+ |
+ |
|
| Нотификация ведения записи |
тон |
тон, голос |
тон, голос |
|
| Разъем расширения (RS-232,
датчики, питание) |
+ |
+ |
+ |
+ |
| Тревожные датчики (активация) |
2(+4) |
2 |
2 |
+ |
| Подключение аккумулятора
(клеммн.блок) |
+ |
+ |
+ |
+ |
| Сменный диск |
|
для исп. 19" 1U RACK |
для исп. 19" 1U RACK |
|
| Габарит, мм |
105х130х44 |
105х130х44
105х130х65
19" 1U |
105х130х44
105х130х65
19" 1U |
105х130х44
105х130х65
|
|
* Модели MDL2-4U, MDL2-2N, MDL2-6,
MDL2-8A, MDL2-16A сняты с производства

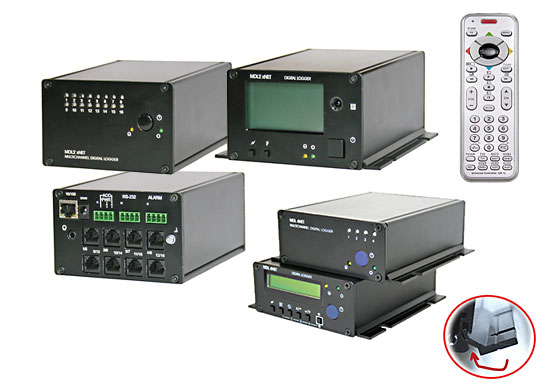

Исполнения:
- 01 - светодиоды состояния
и записи (4xRJ12 или 8xRJ12);
- 02 - графический ЖКИ, кнопки управления
(4xRJ12);
- 03 - дополнительно ИК управление (4xRJ12);
- 04 - в высоком корпусе, большой ЖКИ, ИК управление (8xRJ12);
- 19" 1U - конструктив 19" 437x300x43.6 мм;

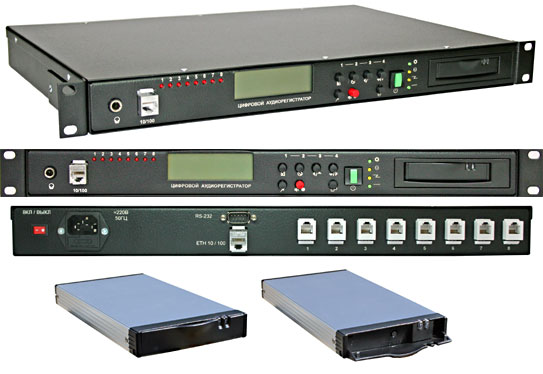

- 19" 1U RACK - сменный 2.5" диск в защищенном картридже SATA/USB
-
опция (I):
индустриальный Mobile Rack
Индустриальный Mobile Rack является более надежным решением по
сравнению с используемым обычно в ПК, (металлический корпус, 2 винта
для фиксации и замок с ключем, исключающим несанкционированное
извлечение диска). Штатно комплектуется в моделях MDL2-24-19" и
MDL2-32-19".
Пример для заказа: MDL2-16N-19"1U RACK (I) -500-1024 |
|
|
|
|
|
|
|
|
| |
Преимущества |
|
Возможности |
|
- Работа без компьютера, бесшумность
- Малые габариты и потребляемая мощность
- Скоростной доступ к данным
- Высокоемкостной гибридный накопитель повышенной
надежности
- Мощный сигнальный процессор для аудио обработки
- Работа с ПК без установки драйверов
- Интеграция в локальную сеть, беспроводные сети и Интернет
- Возможность мониторинга для удаленных низкоскоростных
соединений
- Встроенные сервера FTP (файлы), WWW(веб), RTSP (медиа)
- Удаленный доступ в реальном времени, WEB интерфейс
- Защита данных от несанкционированного доступа
- Изменяемая прошивка, возможность модернизации
- Долговременная поддержка обновлений встроенного ядра
RTOS
|
|
- Универсальные каналы
- Жесткий диск: от 120 ГБ ( до 2 ТБ макс.)
- Флэш-диск/буфер: 512МБ..4 ГБ
- Сжатие (совместимость):
PCM 16, MP3 16-160 кБит 4:1..10:1, M2400 53:1, FLAC (без потерь)
≈2:1
- Аудио файлы, формат: WAV (PCM, MP3, M2400), FLAC, парольный
доступ
- Дискретизация: 8, 16, 32 кГц (независимая по каналам)
- Режимы микширования входов
- Параллельное подключение к линии
- Разрядность аудио кодека 24 бит
- Обработка звука (канал записи) 32 бит
- Сигнал/шум: >80 дБ
- Предварительный усилитель
- Регистрация: входящие, исходящие, набор, АОН, DTMF, Caller
ID, факс
- Режимы АОН - пассивный, активный, авто
- Типы срабатываний: тел.линия, акустопуск, таймер, команды
оператора, внешн. тревожные датчики, кнопки устройства.
- ЖКИ индикатор, кнопки управления
- Встроенные энергонезависимые часы, синхронизация времени:
сервера NTP, GPS, локальная
- Интерфейсы: RS-232, Ethernet 10/100 Мбит
- Сетевые соединения: Ethernet, SLIP (RS-232), PPP (RS-232)
- Протоколы: TCP/IP, UDP, DHCP, TFTP, FTP, FTPS (SSL), RTP,
RTSP, HTTP, HTTPS (SSL/TLS), NTP, SMTP, SNMP
- Встроенные сервера FTP, FTPS (клиент и сервер), WWW и RTSP
- E-mail нотификация событий
- Скорость обмена по FTP:
- чтение, 6 МБ/сек, без потери производительности в процессе
аудио записи
- запись, 3
МБ/сек
- Выравнивание громкости удаленного и ближнего абонентов
- Независимый регулируемый компрессор и экспандер при записи и
воспроизведении
- Выход на наушники
- Холодный старт менее 2 сек (типично)
- Защита от пропадания питания в процессе записи
- Мониторинг напряжения питания, тока потребления, температуры
внутри
корпуса
- Питание 8..18 В (или адаптер: сеть ~220В, ±60В УАТС)
- Компактные размеры: 105х130х44мм
- Вес: 500г
Потребление (типично, режим)- 5 Вт (4-е канала
на запись, доступ 100 Мбит, жесткий диск)
- гибридный накопитель - 1.2 Вт (4-е
канала на запись, энергосбережение)
- выкл. - 0.2 Вт (активация, часы, ЖКИ)
|
|
|
|
- Регистратор снабжен системой нотификации записи
телефонных разговоров в соответствии с ГОСТ 28384-89.
- Записанная информация хранится на встроенном жестком
или твердотельных дисках большой емкости, которые
используются только для хранения полученных данных.
Программное обеспечение регистратора (прошивка или firmware)
расположена в специальной микросхеме с возможностью ее
изменения пользователем.
- Открытые сетевые протоколы, распространенные форматы
аудио файлов, WEB интерфейс со справочной системой -
делает использование регистратора легким и независимым от
типа используемых ОС, моделей ПК, КПК или плейера.
- Использование сверх компактного режима сжатия речи 53:1
(битрейт всего 2.4 кбит/сек или 300 байт/сек) позволяет
эффективно использовать доступ по низкоскоростным каналам
мобильной связи стандартов GPRS или EDGE. При использовании
этого способа, жесткого диска на 120ГБ хватает, чтобы
одновременно непрерывно писать в течении 3-х лет по всем 4-м
каналам без останова.
- Возможность применения для сжатия аудио фонограмм
кодека без потерь (FLAC), практически удваивает емкость
встроенных и внешних носителей даже в тех случаях, когда
использование обычных методов компрессии не допустимо из-за
необратимых потерь в исходной информации, снижения
динамического диапазона и потери качества.
- Защита от несанкционированного доступа,
сетевой трафик по стандартным защищенным протоколам https, ftps.
Невосприимчивость к вирусам.
- Высокое качество оцифровки речи за счет применения
специализированных микросхем аудио кодеков (Analog
Devices). Вся внутренняя программная обработка звука
канала записи, для сохранения исходного аудио качества и динамического диапазона
и производится с разрешением 32 бит.
- Применяемая компандерная обработка звука обеспечивает
одновременное прослушивание громких и слабых аудио сигналов.
- Технология гибридных дисков - использование
двухуровневой записи на жесткий диск. Регистрация идет на
буферный энергонезависимый флэш-накопитель и только при его
заполнении производится быстрая перезапись на жесткий диск.
Беспрецедентное повышение ресурса работы и надежности.
Использование журналируемой файловой системы обеспечивает
надежную защиту от внезапного пропадания питания в процессе
записи.
- Подключение внешних сетевых дисков больших емкостей
позволяет организовать централизованное хранилище данных с
использованием гигабит Ethernet или RAID-массивов.
Периодически, по мере поступления или по расписанию,
используя только встроенное ПО регистратора, сбрасывать
накопленную информацию по локальной сети или через Интернет
на удаленный сервер или на ПК.
-
 см.также Новые возможности серий аудио регистраторов «MDL2» и «CAYMAN»
|
| |
|
|
|
|
|
|
|
| |
Технические данные |
Особенности применения |
|
|
|
|
|
|
|
| |
Программное обеспечение |
|
Все базовые функции регистратора (настойки, обновление
прошивки, просмотр лога, прослушивание фонограмм, поиск)
доступны через WEB интерфейс стандартными средствами обычного
браузера. Дополнительное ПО (для ОС Microsoft Windows)
рекомендуется для использования более опытными пользователями.
|
|
Дополнительное ПО для работы с регистраторами DigioLog
- digioView
- digioConfig
- Flasher
- Установка драйверов и
настройка сети |
|
|
|
Дистрибутив ПО, инсталляция (последние
версии): |
|
ПО
версия 1.09 b01 [EXE 11.4 МБ 20/02/2023] |
 |
|
|
|
Другие материалы...» |
|
|
|
|
| |
Прошивки Firmware |
|
MDL2-xNET (разные версии прошивок для
устройств с 2.4,8,12.16,32 каналами)
|
|
MDL2-4U Вер.
0.01.00 (полная) [IMG RAR 1.7МБ
20.02.2023] |
|
|
MDL2-2N Вер.
0.01.00 (полная) [IMG RAR 1.7МБ
20.02.2023] |
|
|
MDL2-4N Вер.
0.01.00 (полная) [IMG RAR 1.7МБ
20.02.2023] |
|
|
MDL2-4Ne Вер.
0.01.00 (полная англ) [IMG RAR 1.7МБ
20.02.2023] |
|
|
MDL2-6 Вер.
0.01.00 (полная) [IMG RAR 1.7МБ
20.02.2023] |
|
|
MDL2-8 Вер.
0.01.00 (полная) [IMG RAR 1.7МБ
20.02.2023] |
|
|
MDL2-8A Вер.
0.01.00 (полная) [IMG RAR 1.7МБ
20.02.2023] |
|
|
MDL2-8N Вер.
0.01.00 (полная) [IMG RAR 1.7МБ
20.02.2023] |
|
|
MDL2-8Ne Вер.
0.01.00 (полная англ) [IMG RAR 1.7МБ
20.02.2023] |
|
|
MDL2-12 Вер.
0.01.00 (полная) [IMG RAR 1.7МБ
20.02.2023] |
|
|
MDL2-12N Вер.
0.01.00 (полная) [IMG RAR 1.7МБ
20.02.2023] |
|
|
MDL2-16N Вер.
0.01.00 (полная) [IMG RAR 1.7МБ
20.02.2023] |
|
|
MDL2-16Ne Вер.
0.01.00 (полная англ.) [IMG RAR 1.7МБ
20.02.2023] |
|
|
MDL2-16 Вер.
0.01.00 (полная) [IMG RAR 1.7МБ
20.02.2023] |
|
|
MDL2-16e Вер.
0.01.00 (полная англ.) [IMG RAR 1.7МБ
20.02.2023] |
|
|
MDL2-24 Вер.
0.01.00 (полная) [IMG RAR 1.7МБ
20.02.2023] |
|
|
MDL2-32 Вер.
0.01.00 (полная) [IMG RAR 1.7МБ
20.02.2023] |
|
|
|
|
|
|
|
|
|
|
| |
Образцы записанных файлов |
|
(материалы подготавливаются) |
|
|
|
|
|
Кодек сжатия файлов в формате MP3, применяемый в
регистраторе, специально адаптирован из принципа минимальной потери
частотной информации исходного аудио сигнала, и на слух разница с
оригиналом практически не различима. Качество кодирования (за
счет более сложного алгоритма и буферизации)
значительно превышает обычные ADPCM кодеки и при этом
обеспечивается лучшая степень сжатия. |
|
|
|
|
|
|
|
|
|
|
|
|
| |
Дополнительные ссылки |
|
Оформление заказа |
| |
Почему регистраторы DigioLog?
|
|
- Смотрите в разделе Цены на сайте.
|
 |
|
