Установка драйверов и настройка сети |
|
Подключение к локальной компьютерной
сети.
(для регистраторов с сетевым интерфейсом Ethernet)
Регистратор DigioLog подключается к стандартному
компьютеру с сетевой картой Ethernet 10/100 Мбит. По умолчанию
регистратору присвоен статический IP адрес: 10.0.0.2 с маской
подсети : 255.255.255.0. Для его смены, на любой удобный для вас
адрес, воспользуйтесь меню на самом регистраторе, используя
пульт ДУ или кнопки управления, или если регистратор уже
подключен к ПК по какому либо интерфейсу, измените его установки
с помощью программы digioConfig.
Сетевые настройки ПК
После подключения регистратора к компьютеру, необходимо
настроить протокол TCP/IP.
Необходимые настройки заключаются в установке для компьютера
статического адреса например 10.0.0.1 с маской подсети
255.255.255.0. Это должно выглядеть примерно так:

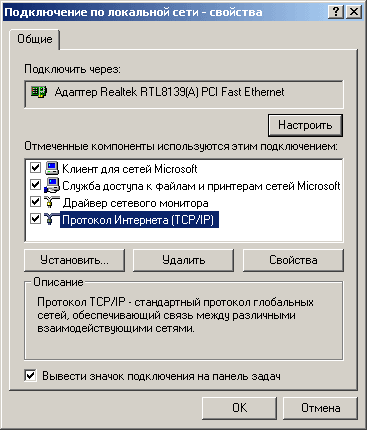

- в свойствах Подключения по Локальной сети выберете "Протокол
Интернета (TCP/IP)" - и нажмите "Свойства" |
|
|
|
|
|
|
|

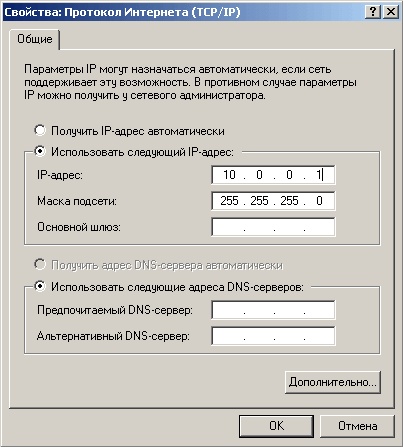

<Windows
2000>: |
|
|
|
|
|
|
|

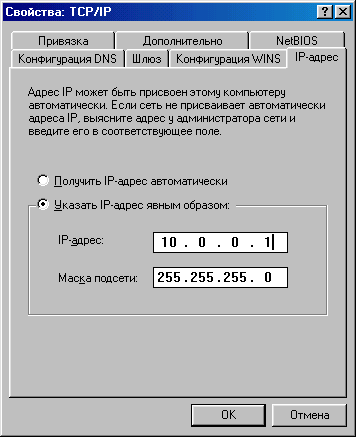

<Windows
98>: |
|
|
|
|
|
|
|

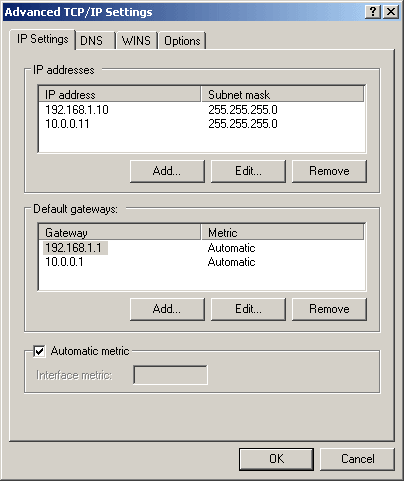

Для
опытных пользователей. Можно настроить ПК и на одновременную
работу в нескольких подсетях с разными IP адресами. Вызовом по
кнопке или в закладке "Advanced..." ("Дополнительно..."), можно
ввести 2-й IP. Внизу показан пример одновременной работы ПК в
подсети 192.168.1.xxx c адресом 192.168.10 и в подсети
10.0.0.xxx с адресом 10.0.0.11.
В случае, если для получения
первичного адреса используется DHCP
сервер, то появляется новая закладка "Alternate Configuration" ("Альтернативная
конфигурация"), туда и вводятся параметры для второй подсети.
|
|
 |
|
|
|
Подключение радиоканала 802.11
(для регистраторов, поддерживающих Wi-Fi сеть)
Для подключения регистратора по беспроводному соединению
необходимо:
- подключить Wi-Fi адаптер радиоканала к регистратору и к
компьютеру;
- установить драйвера и утилиту для радиоканала на компьютер;
- перезагрузить компьютер (кроме пользователей Windows XP);
- настроить беспроводное соединение для ПК. В сетевых
настройках установить IP-адрес и "Маску подсети".
- настроить конфигурацию канала для ПК с помощью утилиты к
адаптеру.
Установить (для связи с установками для регистратора по
умолчанию |Инфраструктура|DIGIOLOG|Авто|Авто|Выкл| ) :
Тип сети (Network Type) установить 802.11 AdHoc или
Peep-to-Peer
Имя сети (SSID) установить DIGIOLOG
Номер канала установить 10
Скорость обмена (Tx Rate) установить auto или 11 Mbps
WEP шифрование выключить
и нажать кнопку Применить (Apply).
При изменении настроек канала на ПК, соответственно требуется
соответствующее изменение и для регистратора.
Замечание: Если в ПК установлен более чем один
сетевой адаптер то для исключения конфликта адресов
требуется из установка в непересекающихся подсетях
(например сеть 10.0.0.0/255.255.255.0 и
192.168.01.00/255.255.255.0:) или может потребоваться
временный запрет на работу не используемого в данный момент
адаптера.
Подключение по USB сетевому
интерфейсу
(для регистраторов с USB интерфейсом)
Для работы через USB сетевое подключение, в ПК создается
отдельная подсеть со своими IP адресами, отличными от
локальной сети.
При первом подключению к ПК по USB кабелю, Windows обнаружит
новое устройство и потребует установки драйверов. Для версии
Windows XP драйвер уже входит в ее дистрибутив, для других
версий фирма Microsoft поставляет свой драйвер для работы
под ними. При инсталляции дистрибутива программы они
записываются в папку \Program
Files\DigioLog\MDL\Drivers\RNDIS (для
Windows XP SP2, Windows 2000).
Для старых, и уже не поддерживаемых версий
и ревизий
OC: Windows 98,
Windows XP, Windows XP SP1
драйвера расположены в
поддиректории ..DriversOld\RNDIS
При запросе драйвера укажите на эту папку. В зависимости от
версии, Windows скопирует необходимые ей для работы
системные файлы.
|
|
|
|
|
|

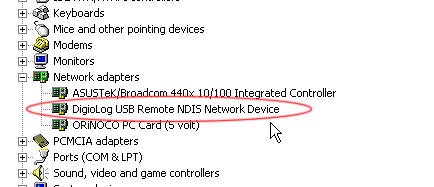

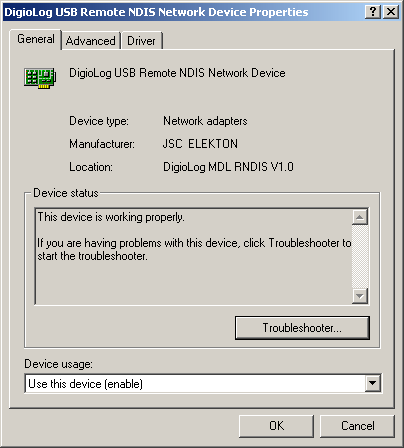

У Вас появится новый сетевой USB адаптер |
|
|
|
|
|
|
|
Далее
настройки TCP/IP адреса аналогичны как и для соединения по
локальной сети (описывалось выше). Для ускорения работы
рекомендуем выключить из свойств локальной сети всю поддержку
(убрать галочки) кроме протокола TCP/IP, т.к. они в данном
случае при USB соединении не используются. И из закладки свойств
TCP/IP WINS можно выключить поддержку NetBios.
|
|
|
|
|
|

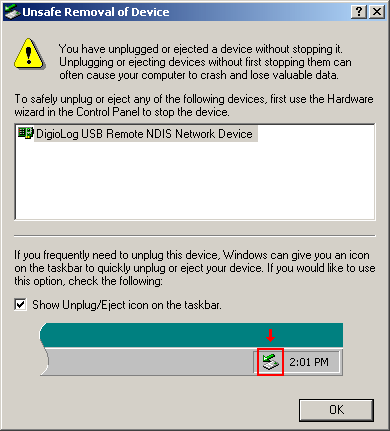

Предупреждение Windows о безопасном
выключении USB устройства |
|
|
|
Замечание
1: Если в ПК установлен более чем один сетевой
адаптер то для исключения конфликта адресов требуется их
установка в непересекающихся подсетях (например сеть
10.0.0.0/255.255.255.0 и 192.168.01.00/255.255.255.0:) или может
потребоваться временный запрет на работу не используемого в
данный момент адаптера.
Замечание 2: Использование
долговременного, и не чувствительного
к внешним сбоям и помехам USB
соединения на максимальной скорости 480 МБит накладывает
дополнительные ограничения на быстродействие ПК, качество и
длину кабелей связи, подводу к
внешним соединительным разъемам внутри самого ПК, а также
загруженность более приоритетными задачами в самом регистраторе
DigioLog. В случае
большого количества обрыва связей рекомендуется в настройках
DigioConfig
установить ограничения скорости USB на
12 МБит. Для постоянного
круглосуточного мониторинга рекомендуется использовать
подключение через промышленный интерфейс
Ethernet.
Так же вы можете работать с регистратором без ограничений и на
максимальной скорости доступа к носителю через
программу
DigioView в режиме
off-line, при подключении регистратора
как внешний USB диск.
Замечание 3: При установке
второго сетевого адаптера для
версии ОС Windows XP Home Edition,
при настройке нового сетевого подключения, может потребоваться
временное запрещение работы первого адаптера, т.к. она не
показывает корректно все адаптеры в ПК. После настройки
соединения, разрешите работу первого адаптера и в результате
система будет настроена для работы с несколькими сетевыми
подключениями.
Замечание 4: Регистратор
позволяет осуществлять быстрый выбор между двумя введенными
IP адресами (по умолчанию это 10.0.0.2 и 192.168.0.4). И
при подключении регистратора к разным сетям или типам интерфейса
с разными
IP, можно оперативно осуществлять выбор между ними
(например разные локальные сети, или Wi-Fi
сеть и USB локальное сетевое
подключение).
